G1 is een goedkope B80C800 bruggelijkrichter.

De 7824 is een 24V/1A spanningsregelaar. Het ziet er zo uit:

1=IN, 2=GND, 3=OUT.

We kunnen ook een 78L24 gebruiken, een 24V/100mA spanningsregelaar. Het ziet er zo uit:

1=OUT, 2=GND, 3=IN.

De weerstanden delen de 24V uitgangsspanning; de spanning over R2 (en R1) is 12V. De opamp buffert deze spanning. De maximale vermogensdissipatie van de opamp is 600mW, dus we moeten ervoor zorgen dat de uitgangsstroom niet hoger wordt dan 600mW/24V = 25mA.

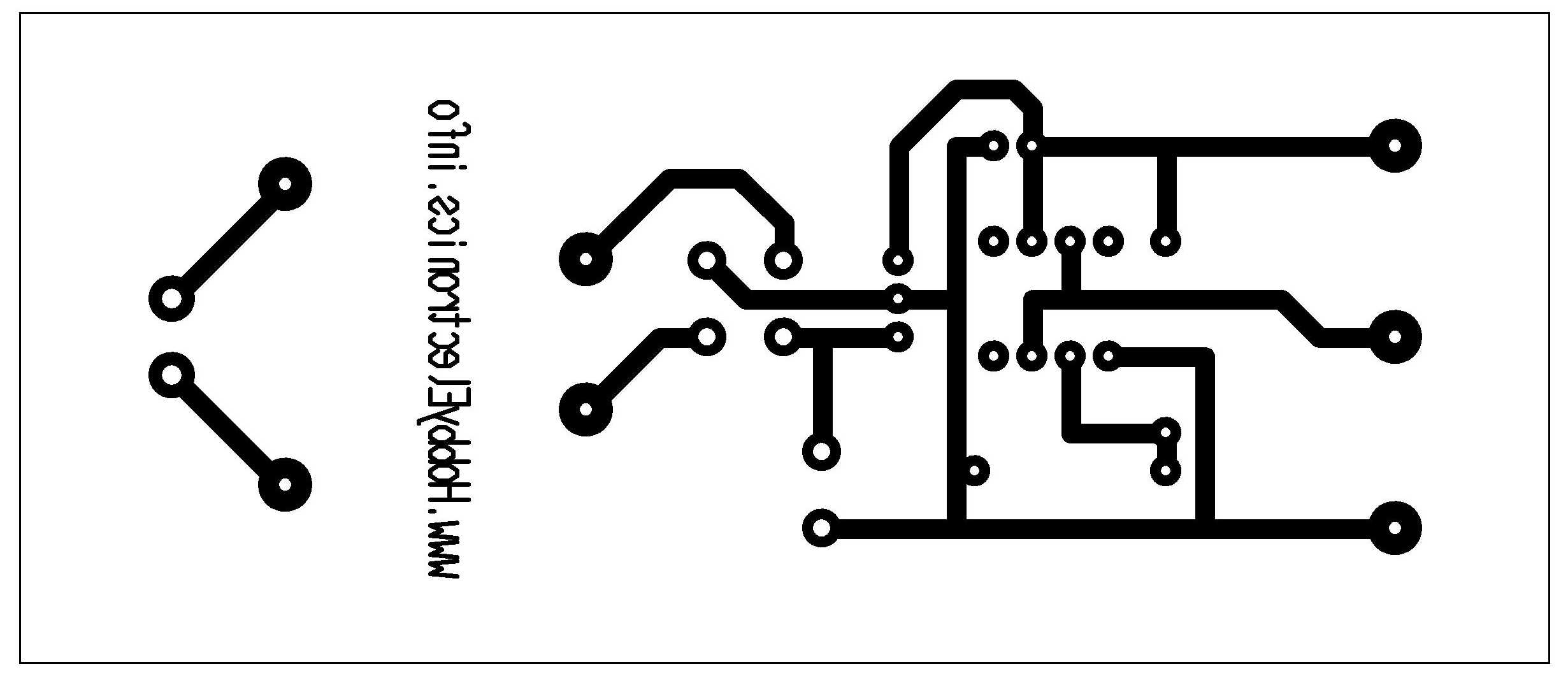

De printlayout is hier in verschillende bestandsformaten op te halen: JPEG, EPS en HPGL. Er zijn verschillende manieren om hiervan een printje te maken, maar dat valt buiten het bestek van deze cursus.

De componentenlayout ziet er zo uit:

Na alle componenten op hun plaats te hebben gesoldeerd, sluiten we een netkabel aan op printkroonsteen J1 en meten we of de uitgangsspanning klopt.
